一、音響系統框圖舉例

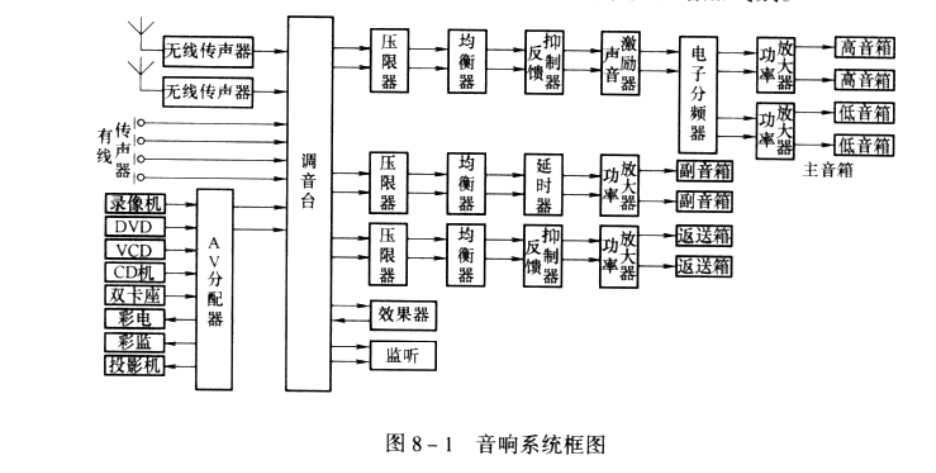

音響系統框圖舉例見圖8-1，這是一個歌舞廳音響系統，當然具體到某一個歌舞廳還得視歌舞廳幾何尺寸、形狀、要求水平高低、資金情況來具體設計，增減設備，例如需要時還可配上攝像機，把歌舞者的形象在屏幕上顯示出來，以增加氣氛。

二、各單元在系統中的作用

（1）調音臺，調音臺是音響系統中的主要設備，其任務是對各路音頻電信號進行必要的技術處理和效果處理，一合適的電平值加以混合、分配，然后傳輸給重放系統的后級設備，調音臺的輸入、輸出路數多少，功能強弱，是有很大差別的，因此價格也是很懸殊的，選擇調音臺時應綜合考慮。

（2）有線傳聲器，傳聲器用于拾取聲音信號，轉換成電信號后進入調音臺，傳聲器的數量、型號應根據具體要求選擇，如純唱歌則有三四只傳聲器即夠，其中兩只供唱歌用，一只到兩只供主持人用，如歌舞廳有樂隊伴奏，則需根據樂隊大小配置樂隊用傳聲器，包括傳聲器附件，如立式架，搖臂架、減震架等，對于流行唱法要配近講傳聲器，也就是所謂的卡拉ok傳聲器。

（3）無線傳聲器，無線傳聲器是為歌唱者主持人提供更大的活動范圍而設置的，可以根據具體情況而定，如為歌唱者提供一套雙路無線傳聲器系統，為主持人提供一套單路或雙路無線傳聲器系統，也可為主持人和歌唱共用一套無線傳聲器系統，一般以分開用為好，因?yàn)楦璩脗髀暺骱竺嬉有Ч魈幚恚鞒秩藗髀暀C(jī)后面就不必加效果器處理，對主持人傳聲器通道的要求是語言清晰。

（4）av分配器，使用av分配器的目的有兩個方面，一方面是在多路線路輸出的音源，可以共用一對音頻線送入調音臺，能節省調音臺輸入路數，因?yàn)檫@些音源每個時間只可能選一套節目送到揚聲器系統，所以不會產生矛盾，當然為了調音員預先準備好的音源，每個音源可單獨送進調音臺，調音員可以在播放前一節目時利用監聽把下一節目選擇好，但是這會增加調音臺輸入路數，使調音臺體積增加，價格也增加，另一方面是可把視頻信號分配到各視頻顯示設備上，以便收視。

（5）激光唱機（CD機）  激光唱機作為音源，能夠提供優質的音源信號，其頻響寬，信噪比高失真小，動態范圍大，所以有可能的話最好配置一臺。

（6）雙卡座，雙卡座指的是專業用的雙卡錄音機，它比一般家用錄音機音質好，必要時還可錄制節目。

（7）影碟機（DVD機） 影碟機圖像質量較好，影碟機常用來作為卡拉ok的節目源。

（8）錄像機（VCR） 錄像機，作為卡拉ok的節目源，其圖像質量不如DVD機好，但可以錄制節目。

（9）VCD機，VCD機作為卡拉ok的節目源，音質比錄音機好，圖像與錄音機相當，新出的VCD機圖像質量比錄音機好，并且有的VCD機廠家提供一張碟片上壓縮錄制了非常多的節目源，碟片來源多，價格低。

（10）調音員用監視器，一般用小屏幕黑白監視器，放在播控室，供音響師使用。

（11）彩色監視器，彩色監視器屏幕一般選35cm的即可，供歌唱者對歌詞用。

（12）彩電，一般選大屏幕彩電，以便聽眾觀看。

（13）投影電視，一般選250cm或更大一些的屏幕。

（14）效果器，效果器一般用來對由傳聲器來的信號加效果，用于修飾歌聲的，在重放錄制好的節目源時，一般不要再加效果，因?yàn)檫@些節目源在制作中已加了效果，音響師在重放時再對這些節目加效果，反而破壞了原來錄音師的創作。

（15）壓線器，壓線器，用來控制動態范圍，把個別幅度太大的尖峰壓縮下來，以保證不出現削波現象，提高平均聲壓級，同時保護功率放大器，尤其保護揚聲器系統，特別是高音揚聲器，壓限器可以接在途8-1中的位置，也可接在均衡器后面，在個別頻段上有較大提升時，壓線器放在均衡器后面，可以防止對均衡器不適當?shù)牟僮鞫饌€(gè)別峰太大可能造成的消波。

（16）均衡器，由于這里的均衡器是作為房間均衡器用用來補償房間的深切線和傳聲器，揚聲器系統的不足，以及聲干澀造成的頻響起伏，這種彌補調整必須以測試儀器對生產的測試標準為基礎，一旦調整完成，則應用透明罩把調節推子罩起來，防止隨意改變調整好的位置。

（17）反饋抑制器，由于傳聲器，包括有線和無線傳聲器的使用，引入了聲回授，當傳聲器與揚聲器系統的相對位置不當時聲回授會加強，尤其是傳聲器位置不固定時，極易因聲回授太強而引起震蕩，產生嘯叫。嘯叫易則聽著不舒服，二者容易損壞功率放大器和揚聲器系統，為避免這種情況，加入反饋抑制器，調試得當時能大為減少?lài)探械目赡苄?，但是?qǐng)注意，使用了反饋抑制器不是可以絕對不產生嘯叫，所以一定要盡量不使傳聲器進入揚聲器系統的直達聲場里，如存在駐波，則應改變傳聲器位置，避免駐波波腹。以避免因強烈的聲回授而產生嘯叫。由于聲回授發生在揚聲器系統和傳聲器之間，所以反饋抑制器也可以不接在圖8-1的位置，而是單獨在傳聲器信號通道中加反饋抑制器，在有多個傳聲器的系統中，需要采用一些手段來把反饋抑制器插進去，例如將傳聲器統一編組，然后將反饋抑制器插入編組。

（18）聲音激勵器，聲音激勵器是用來在節目中增加一些與節目相關的諧波，使聲音聽起來更細膩明亮，更富有表現力，在語言信號實時語音更清晰，更具穿透力，為了使已經添加的諧波不在減弱和失去，所以應接在盡可能靠近功率放大器的位置，當然如果利用聲音激勵器來創造一些特殊效果的話，也可以將聲音激勵器插入相應同的。

（19）延時器！這里設置了主音響和副音響，為了避免因主音響和副音響發出的聲音到聽眾的聲程差而產生聲音到達的時間差。所以在復印小通道的功率放大器前加了延時器，仔細調整延時器的距離，溫度濕度參數，可以把聲程差引起的時間差補償?shù)簟＿@里不把延時時間作為主要參數來設置，而把主音箱和副音箱之間的距離以及環境溫度，濕度作為設置參數，是因?yàn)橹C波在跟空氣中傳輸?shù)乃俣炔皇且粋€(gè)固定的數值，而是與傳播媒質的性質有關的一個量，即傳播媒質溫度、濕度會對聲波的傳播速度產生微小的影響。

（20）分頻器，這里我們選定的分頻器是立體聲二分頻分頻器，因?yàn)槲覀兗僭O(shè)的主揚聲器系統是二分頻道，如果選用三分頻揚聲器系統，則應選相應的三分頻分頻器，分頻器的分頻點應與揚聲器系統的分頻點一致，為此應先仔細了解所選揚聲器系統的各項性能指標，絕對不能盲目的調分頻器的分頻點。

（21）功率放大器，使用中可以將其配置為四臺立體聲功率放大器，即主音響的兩路低音揚聲器共用一臺立體聲功率放大器，主音響的兩路中高音揚聲器共用一臺立體聲功率放大器。兩路輔音響共用一臺立體聲功率放大器，兩路返送音響共用一臺立體聲功率放大器，這樣每臺立體聲功率放大器的左右聲道功率容量相等，推動的兩路揚聲器容量也是相等的，而四臺立體聲功率放大器可以根據相應揚聲器的功率容量來合理選取，做到既能有足夠的動態范圍，又不易損壞音響，不易產生互調失真，成本低。

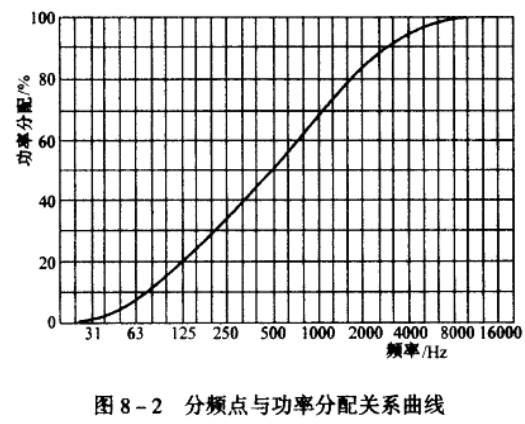

（22）主音箱，為保證主要聲場頻帶足夠?qū)挘晫W(xué)性能好，這里選用了電子分頻器在功率放大器前進行分屏，主音響可以是兩體的效果較好，這里值得一提的是中，高音揚聲器系統與低音揚聲器系統的選配一定要合理，不能隨便用一個中高音揚聲器系統，一個低音揚聲器系統就組成二分頻揚聲器系統，應先對擬選的揚聲器詳細了解及各項指標，包括頻帶，-3dB點，功率容量，靈敏度，頻響曲線等多項指標，然后經過仔細分析后再組合，有些揚聲器系統生產廠家已對搭配組合做了推薦，則挑選時要省事得多，當然首先是要根據所需聲壓級等各種參數選定揚聲器系統，這里著重提一下，有關人員的大量調查研究，從統計學的觀點出發，已得到一組典型曲線來描述節目信號的，頻譜曲線，能量分布曲線，以及不同峰值出現的概率等。IEC268--1模擬節目信號（國家標準GBT6278-1986模擬節目信號），就是體現這些研究成果的頻譜曲線。從這些研究中可知，一旦分頻點確定下來，則各頻段的能量分別比例可以大致確定下來，見圖8-2中實線，例如二分屏分頻點為1000hz時，則低頻段能量約占總能量的67%左右，高頻段約占總能量的33%左右，例如三分頻分頻點為600Hz、2.2khz時，則低頻段能量約占總能量的56%左右，中頻段能量約占總能量的28%左右，高平段約占總能量的16%左右，這里尤其要注意高音揚聲器的容量是否足夠，因?yàn)橐坏┏霈F(xiàn)削波，高頻能量將劇增，如高音揚聲器功能容量不足，則很容易燒壞高音揚聲器。

（23）副音箱，副音箱通常用來補后場聲場，或?yàn)榍芭欧?wù)的，其服務距離小，所以功率容量可以比主音箱小一些，具體數據要計算后選擇。

（24）返送音箱，返送音箱是供演員聽的，為的是好把握住一個“度”，如沒有返送音箱，演員不容易判斷自己的演唱音量是否夠，找不到感覺。
